HAYATE

颯工法

OVERVIEW

概要

施工のプロが自ら開発、

現場目線で進化した
鋼管杭。

現場目線で進化した

鋼管杭。

地盤改良の現場を熟知した「施工会社」が、
既存工法の課題を解決するために共同開発。
「貫入性能」を徹底追求しました。

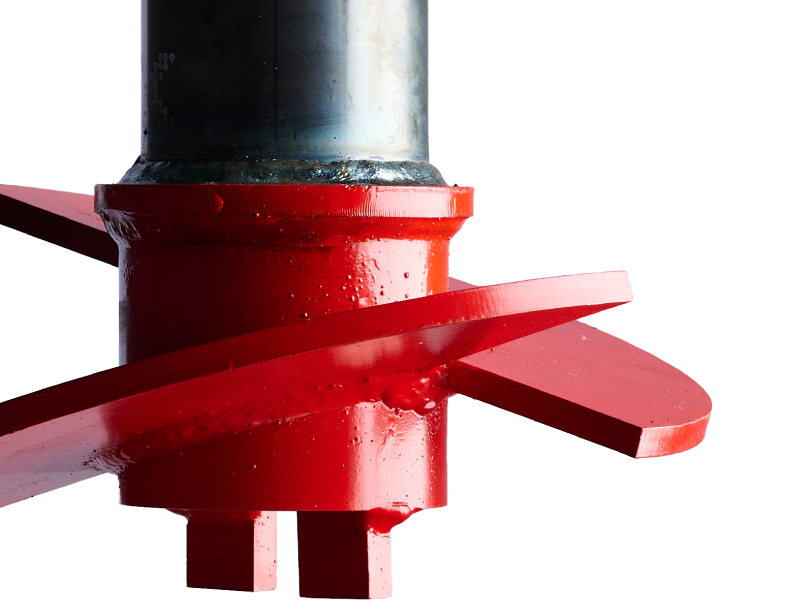

螺旋形状よりも食い込みに優れた
「疑似螺旋」を採用することで、
硬質地盤でも止まらない圧倒的な施工スピードを実現。
摩擦力も加味した最適な支持力で、
小規模建築物・工作物に「真の答え」を導き出します。
現場のプロが求めた、地盤補強の新しいスタンダードです。

POINT

颯が選ばれる理由

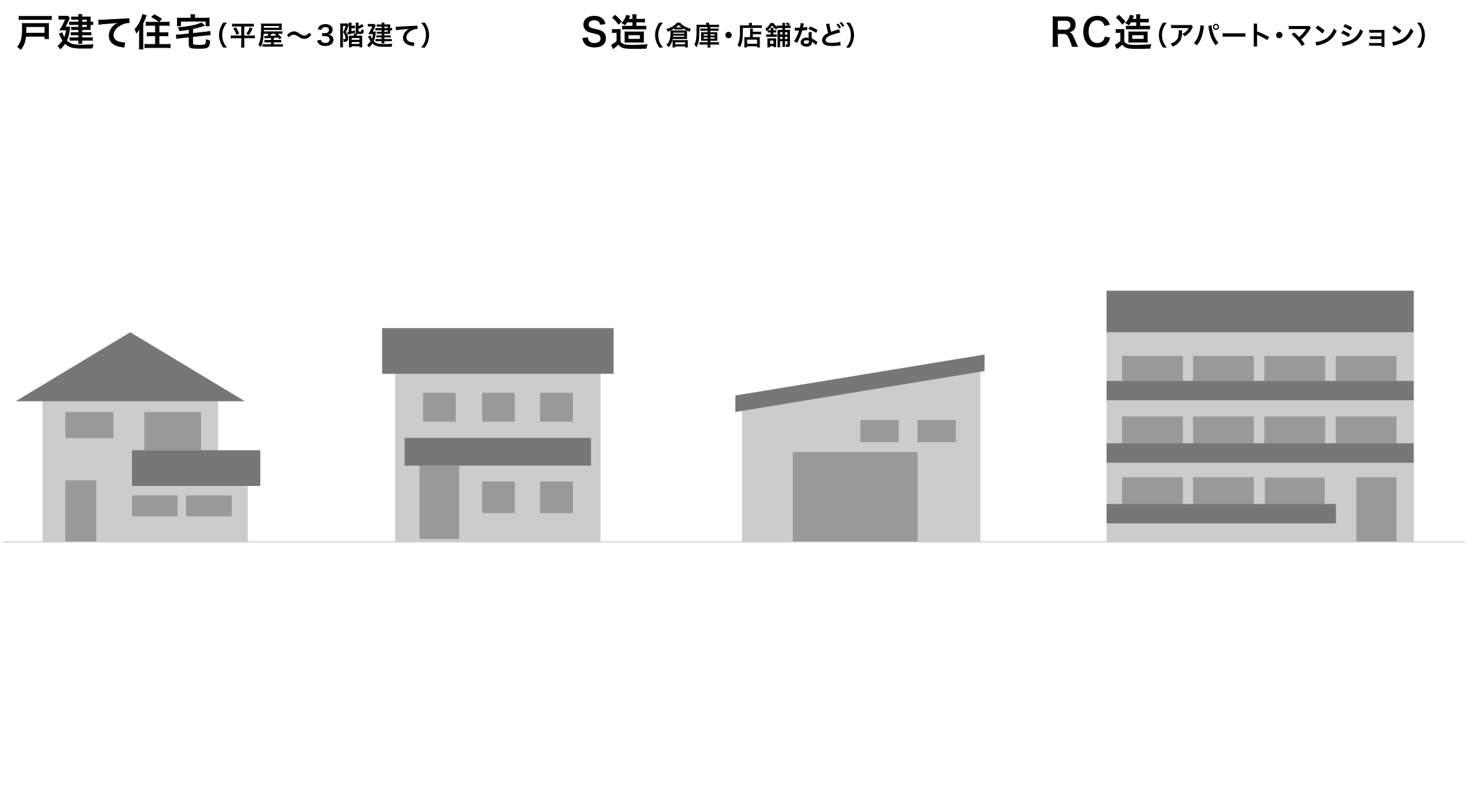

平屋からRC造まで。

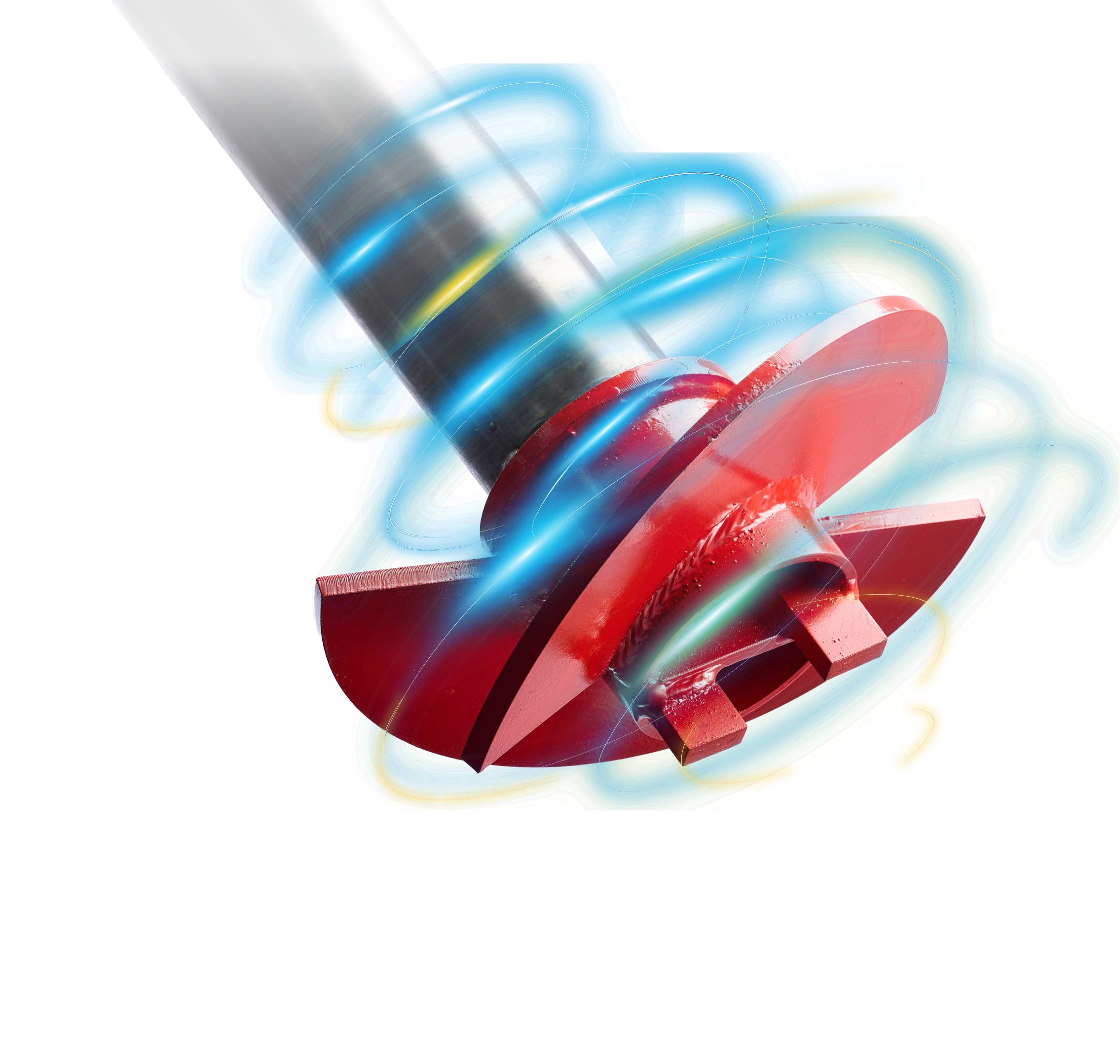

貫入性の追求。

設計の自由度を最大化。

ABOUT

颯工法について

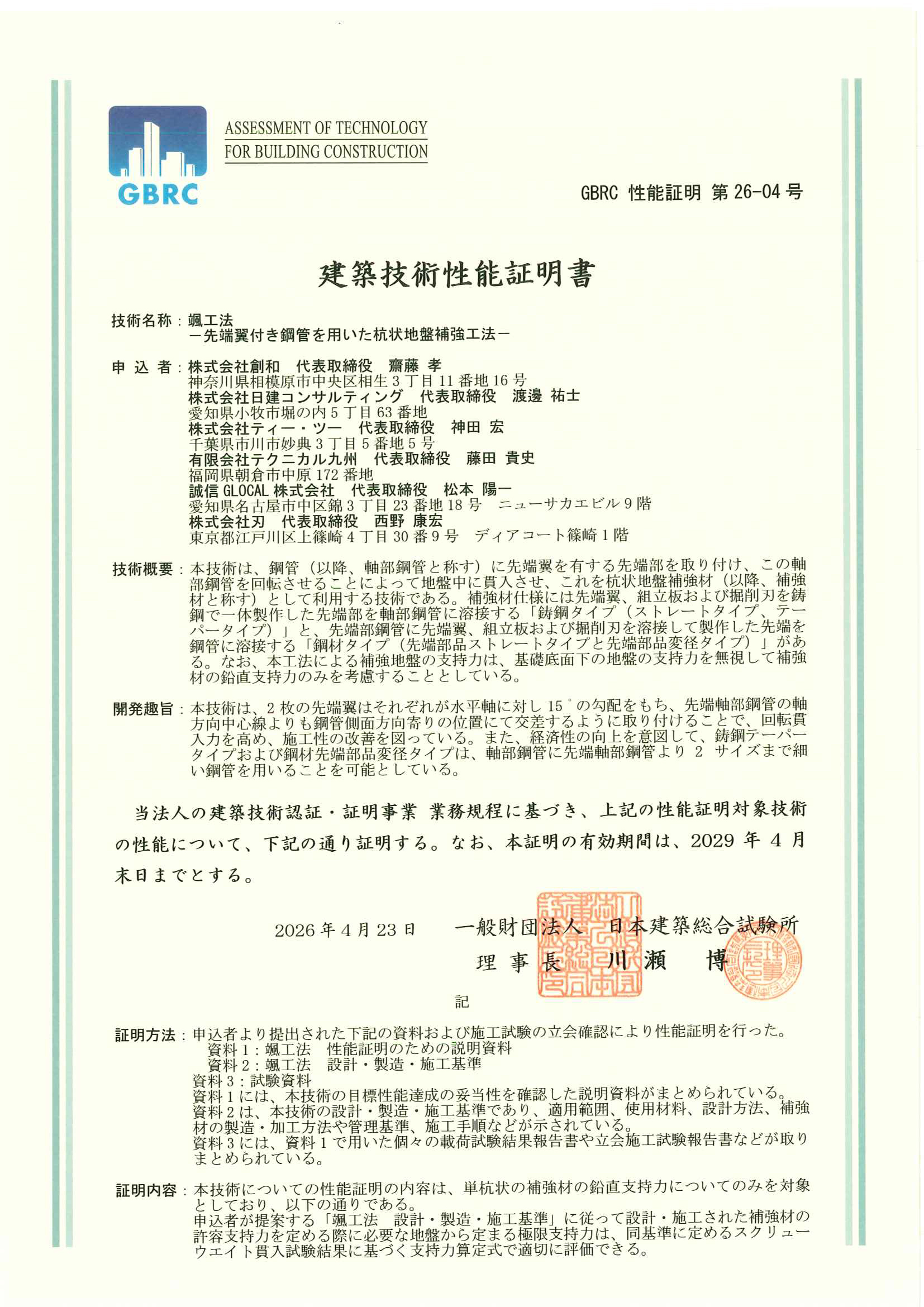

性能証明

【GBRC建築技術性能証明　第26-04号】

VARIATION

バリエーション

先端支持力と摩擦力の総合力により、

圧倒的な施工スピード

と

鋼管重量

の

軽量化

を実現

颯工法のサイズ一覧と選択可能な本体軸鋼管径（mm）

製品型番コード	先端翼径（Dw）	先端翼厚	拡軸部径（D1）	拡軸部厚	先端長（上蓋+ 軸鋼管長）	本体軸鋼管径（D）
H-240	240	10	Φ89.1	4.2	90	Φ89.1
H-270	270	10	Φ101.6	4.2	100	Φ89.1	Φ101.6
H-310	310	12	Φ114.3	6.0	122	Φ89.1	Φ101.6	Φ114.3
H-400	400	12	Φ114.3	6.0	132	Φ89.1	Φ101.6	Φ114.3
H-450	450	12	Φ139.8	6.0	142		Φ101.6	Φ114.3	Φ139.8

※先端翼の製品は鋼材タイプのみを記載しております。

※重量差は一例になります。設計条件や地盤条件によって最適なご提案をさせていただきます。

SPEC

スペック

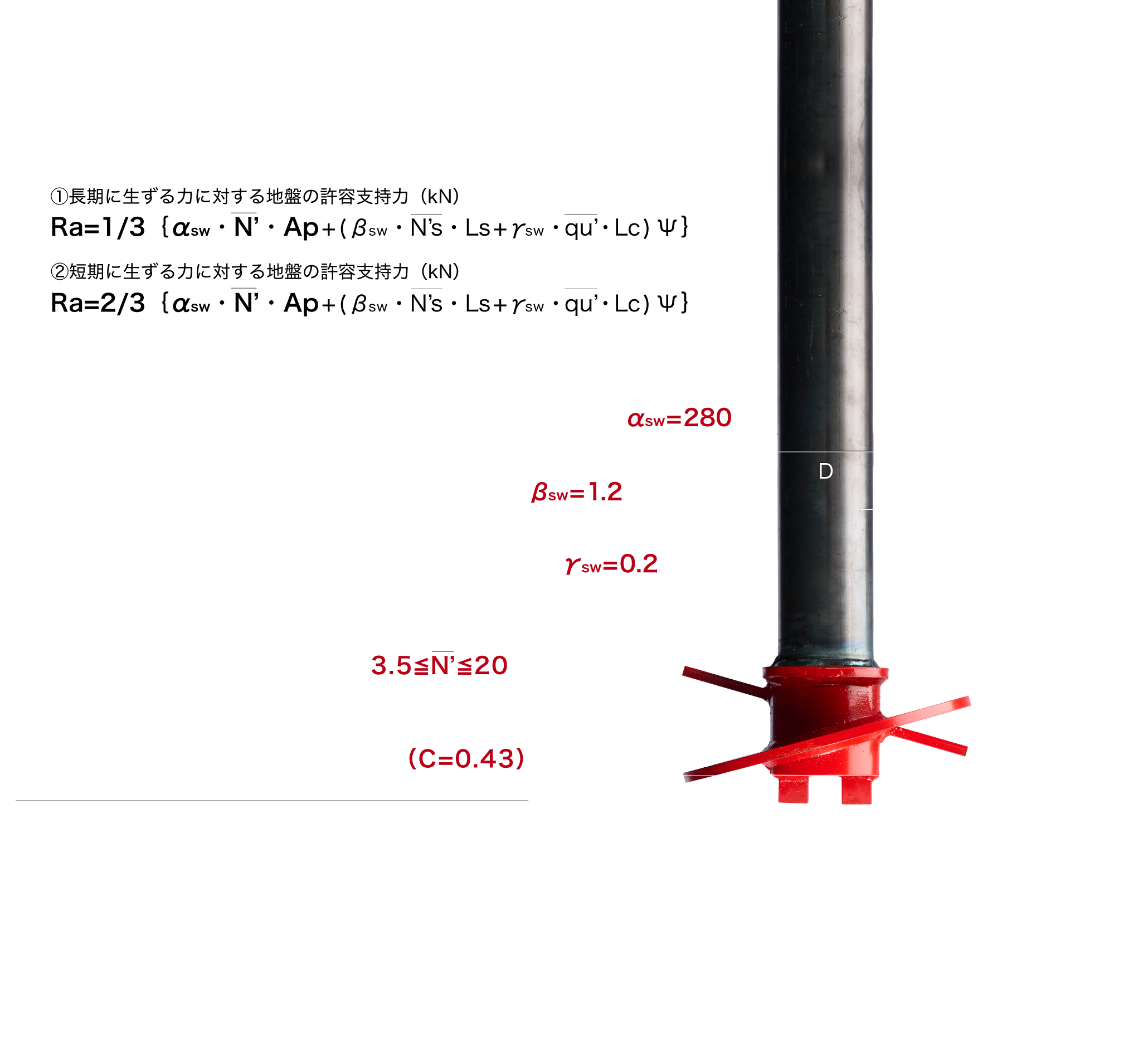

補強材の土質と適用範囲

適用土質	補強材先端地盤		補強材周面地盤
適用土質	平均値	個々の値	平均値	個々の値
砂質土地盤	3.5 ≦ N' ≦ 20	3 ≦ N’ ≦ 25	3.5 ≦ N's ≦ 18	3 ≦ N’s ≦ 20
粘性土地盤	3.5 ≦ N' ≦ 20	3 ≦ N’ ≦ 25	40 ≦ qu’ ≦ 200	30 ≦ qu’ ≦ 200
